GIGABYTE X870E AORUS PRO X3D

Caractéristiques Principales

CPU

CPU AMD Ryzen 7xxx/8xxx/9xxx

Chipset

X870E

Format

ATX

Socket

AM5

Mémoire

Nombre de slots RAM

4

Capacité RAM maximale

256 Go

Fréquence de base max

5200 MHz

Fréquence EXPO max

9000 MHz

Support mémoire ECC

Non

Caractéristiques secondaires

Slots d'extension

1x PCI Express 5.0 x161x PCI Express 4.0 x16 En mode x41x PCI Express 3.0 x16 En mode x4

Affichage

1x HDMI 2.1 Max 4K 60Hz2x USB4 (Type-C) support de sortie vidéo DP (résolution max 4k @240Hz)1x HDMI 1.4 (résolution max 1080p @ 30Hz) - interne, pour un affichage boitier/frontal

Audio

Audio HD 7.1Realtek ALC11201x Sortie S/PDIF

Stockage

Nombre de slots M.2

4

Type de stockage

2x M.2 NVMe (PCI-E 5.0 4x) 25110/22110/2580/2280 et 22110/22802x M.2 NVMe (PCI-E 4.0 4x) 22110/22804x Connecteurs SATA3 6.0 Go/s

Support RAID

RAID 0 SATA / NVMe, RAID 1 SATA / NVMe, RAID 5 NVMe, RAID 10 SATA / NVMe

Informations supplémentaires

M2A_CPU Les processeurs AMD Ryzen™ séries 9000/7000 prennent en charge les SSD PCIe 5.0 x4/x2. Les processeurs AMD Ryzen™ série 8000 – Phoenix 1 prennent en charge les SSD PCIe 4.0 x4/x2. Les processeurs AMD Ryzen™ série 8000 – Phoenix 2 prennent en charge les SSD PCIe 4.0 x4/x2. * Le connecteur M2B_CPU partage sa bande passante avec le contrôleur ASMedia USB4®. Lorsqu’un périphérique est installé dans le connecteur M2B_CPU, le connecteur M2B_CPU et le port USB4 pris en charge par le contrôleur ASMedia USB4® fonctionnent tous deux avec une bande passante maximale de x2. Lors de l’utilisation d’un processeur AMD Ryzen™ série 8000 – Phoenix 1 ou Phoenix 2, le port USB4 pris en charge par le contrôleur ASMedia USB4® fonctionne avec une bande passante maximale de x2, et le connecteur M2B_CPU devient indisponible.

Réseau

Contrôleur LAN

Realtek

Ethernet

5 GBps

Wi-Fi

Qualcomm® Wi-Fi 7 QCNCM865

Plages de Fréquence

2.4 GHz, 5 GHz, 6 GHz

Bluetooth

5.4

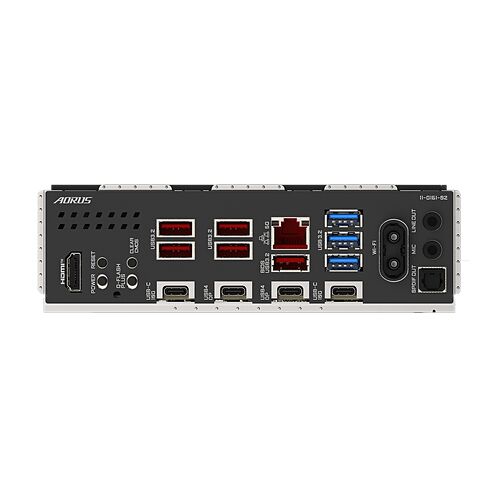

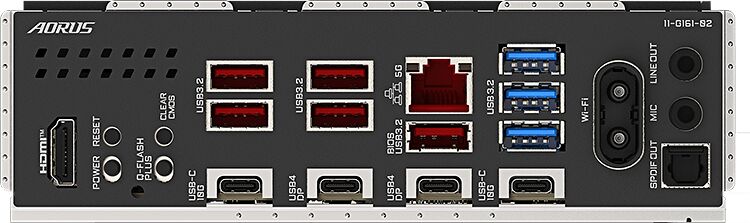

Interface E/S arrière

_

1 x HDMI 1 x bouton Reset 1 x bouton Power 1 x bouton Clear CMOS 1 x bouton Q-Flash Plus 5 x USB 3.1 2 x USB 3.1 Type-C 2 x USB4 Type-C 1 x RJ-45 port 3 x USB 3.0 ports 1 x Module Wifi 2 x audio jacks 1 x Sortie S/PDIF

Interface E/S interne

USB

1 x port USB 3.2 Type C interne 2 x port USB 3.0 supportant 4 port(s) USB 3.0 (19 broches) supplémentaires 2 x port USB 2.0 supportant 4 port(s) USB 2.0 supplémentaires

Alimentation

1 x connecteur(s) d'alimentation EATX 24 broches 2 x connecteur(s) d'alimentation ATX 12V 8 broches 1 x connecteur(s) d'alimentation PCIe 12V 8 broches

Stockage

4 x connecteur(s) SATA 6Gb/s 4 x connecteur M.2 Socket

Refroidissement

1 x Connecteur pour ventilateur de CPU 1 x Connecteur pour ventilateur de CPU/pompe de refroidissement à eau 4 x Connecteurs de ventilateur système 2 x Connecteurs de ventilateur système/pompe de refroidissement à eau

Divers

3 x Connecteurs de bande de LED adressables 1 x Connecteurs de bande de LED RGB 1 x Connecteur pour module Trusted Platform (uniquement pour le module GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1 x Bouton d'alimentation 1 x Bouton de réinitialisation 1 x Cavalier de réinitialisation 1 x Cavalier Clear CMOS 1 x Connecteur de panneau avant 1 x Connecteur audio en façade 1 x Connecteur de détection de bruit 2 x Connecteurs de mesure de température 1 x port HDMI façade

Dimensions

Longueur

305 mm

Largeur

244 mm
