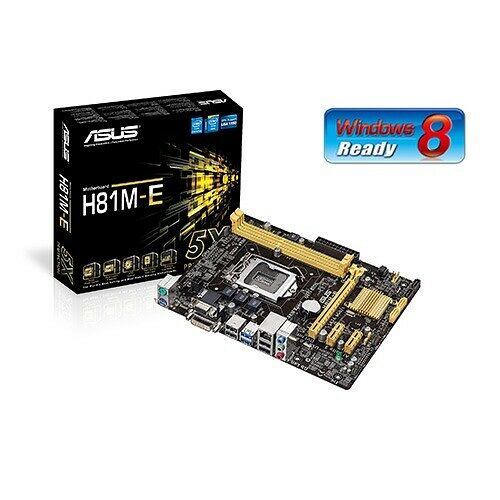

Asus H81M-E

Carte mère mATX - Socket 1150 - Chipset Intel H81 - USB 3.0 - SATA 6 Gb/s
DESCRIPTION

Carte mère Asus H81M-E (picto:1515)
H81M-E




Nouveau BIOS UEFI

Nouvelle version du BIOS UEFI plus conviviale et plus intuitive

Le mode exclusif EZ Mode simplifie les réglages


Le BIOS UEFI, exclusivement proposé par ASUS et reconnu par les médias pour ses qualités, est considéré comme le BIOS le plus intuitif car il est, entre autres caractéristiques, contrôlable à la souris. Le BIOS UEFI est maintenant équipé de nouvelles fonctions encore plus intuitives, comme par exemple l’ajout de raccourcis personnalisables qui vous amènent directement sur vos pages BIOS favorites et aux réglages les plus fréquemment utilisés. Le EZ Mode a été redessiné et lui aussi complété par des fonctionnalités encore plus conviviales telles que le contrôle des ventilateurs, les réglages des profils XMP, les informations SATA et les réglages rapides de l'horloge.



Technologies de transfert dernière génération

USB 3.0 Boost avec le protocole UASP

Des transferts 170% plus rapides


La nouvelle technologie ASUS USB 3.0 Boost supporte le protocole UASP (USB Attached SCSI Protocol), le dernier standard de la norme USB 3.0. Cette technologie augmente la vitesse de transmission de données USB de près de 170%, et ce en plus de la vitesse impressionnante déjà offerte par la norme USB 3.0. La technologie USB 3.0 Boost propose une interface utilisateur conviviale qui détecte automatiquement les périphériques USB 3.0 pour accélérer la vitesse de transferts de données vers ou depuis ces derniers.

  • Première technologie USB 3.0 à supporter le protocole UASP - Transferts 170% plus rapides
  • Solution USB 3.0 complète - performances boostées sur la majorité des périphériques USB
  • Utilisation simplifiée - détection automatique pour assurer les meilleures performances


Fonctionnalités supplémentaires

AI Suite III

Toutes vos fonctionnalités ASUS au même endroit


AI Suite III simplifie encore un peu plus votre expérience en vous proposant une nouvelle interface utilisateur, plus attrayante, plus intuitive et compatible à des écrans plus grands qu'auparavant. Comme la version précédente, AI Suite III regroupe toutes les fonctionnalités ASUS en un seul et même progiciel et vous permet de contrôler votre overclocking, votre alimentation, la vitesse des ventilateurs, les tensions et bien plus encore. Cette suite logicielle vous simplifiera la vie en vous évitant de perdre du temps en alternant entre les différentes fonctionnalités.



Fonctionnalités EZ DIY

Q-Slot
Retirez facilement les composants PCI Express


Pour détacher la carte graphique, il vous suffit d'appuyer sur le bouton Q-Slot qui est facilement accessible, même si vous avez installé des cartes graphiques aux dimensions imposantes.



Une protection multipliée par 5

Une protection multipliée par cinq

Une protection complète pour améliorer la qualité et la fiabilité et prolonger la durée de vie


Les cartes mères ASUS sont les anges gardiens de votre PC. Elles intègrent de nombreux composants et technologies qui protègent au mieux votre machine, tels que le régulateur DIGI+ VRM qui offre une alimentation précise du processeur, la fonctionnalité ESD Guard qui se charge de réduire les interférences électrostatiques ou encore l'intégration de fusibles réarmables autour des slots RAM qui empêchent la surtension et les courts-circuits pouvant endommager le PC. Autre caractéristique visant à augmenter la fiabilité et à prolonger la durée de vie, ASUS équipe également ses cartes mères d'un panneau d'entrées et sorties protégé contre la corrosion.



Fonctionnatlités exclusives Windows 8

ASUS Boot Setting
Démarrage personnalisé


Grâce à des améliorations matérielles, ASUS a conçu la fonctionnalité ASUS Boot Setting permettant une meilleure flexibilité pour la personnalisation du mode de démarrage du PC. Grâce à une interface conviviale, vous pourrez directement entrer dans le BIOS en un clic seulement, puis rapidement sélectionner votre mode de démarrage préféré : soit en démarrant le système d'exploitation en 2 secondes, soit en optant pour un démarrage normal. Quel que soit votre choix, les réglages sont sauvegardés et conservés et vous n'aurez donc pas à les refaire à chaque démarrage.



Fonctionnalités CPU et chipset


Socket LGA1150 pour processeurs Intel® Core™ i7/i5/i3/ Pentium®/Celeron® de 4ème génération



Cette carte mère supporte les processeurs Intel® Core™ i7/i5/i3, Pentium® et Celeron® de 4ème génération équipés d'un socket LGA1150. Des contrôleurs iGPU, mémoire et PCI Express intégrés permettent la prise en charge des sorties vidéo grâce à des chipsets dédiés, d'une mémoire DDR3 dual channel (4 DIMM) et de 16 lignes PCI Express 3.0/2.0. Ces caractéristiques permettent à la carte mère d'offrir d'excellentes performances graphiques. Les processeurs Intel® Core™ i7/i5/i3, Pentium® et Celeron® de 4ème génération comptent parmi les processeurs les plus puissants et économes en énergie proposés sur le marché actuellement.

Chipset Intel® H81 Express




 Le chipset Intel® H81 Express est conçu pour prendre en charge les processeurs Intel® Core™ i7/i5/i3/Pentium®/Celeron® de 4ème génération équipés d'un socket LGA1150. Ce chipset utilise une liaison point-à-point pour améliorer la taille de la bande passante et la stabilité du système, pour de meilleures performances. Il intègre également deux ports USB 3.0 et six ports SATA 6 Gb/s pour des transferts de données 10 fois plus rapides. De plus, le chipset Intel® H81 Express supporte la solution graphique iGPU et vous laisse alors profiter des performances graphiques Intel® de dernière génération.



RoHS

Qualité et respect de l´environnement


Cette carte mère respecte la directive environnementale ErP visant à améliorer l’efficacité énergétique et à protéger l’environnement. Cette directive répond au désir d'ASUS de créer des produits respectueux de l'environnement grâce à un design et des innovations pouvant réduire les émissions de CO2 et ainsi leur impact négatif sur la nature.

FICHE TECHNIQUE

Fiche technique Asus H81M-E

Ref ASUS: H81M-E
Garantie constructeur : constructeur 3 ans
Garantie légale de conformité : 2 ans

Caractéristiques techniques :
CPU
  • Intel® Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® de 4ème génération Socket 1150
    • Support des processeurs Intel® gravés en 22 nm
    • Support de la technologie Intel® Turbo Boost 2.0
      * Le support de la technologie Intel® Turbo Boost 2.0 dépend du type de processeur utilisé.
      * Pour obtenir la liste des processeurs supportés, référez-vous à l'onglet "Liste des CPU supportés".
Chipset
  • Intel® H81
Mémoire
  • 2 x DIMM, Max. 16 Go, DDR3 1600/1333/1066 MHz Non-ECC, Un-buffered
  • Architecture mémoire Dual Channel
  • Support de la technologie Intel® Extreme Memory Profile (XMP)

* Le support Hyper DIMM dépend des caractéristiques physiques de chaque processeur.
* Du fait des limites du chipset Intel®, les modules de mémoire DDR3 de 1600 MHz ou plus utilisés en mode XMP fonctionneront à un taux de transfert maximum de 1600 Mhz en DDR3
* Pour connaître la liste des revendeurs agréés, référez-vous à l'onglet "Mémoires et périphériques supportés" ou au manuel utilisateur.
Carte graphique
  • Processeur graphique intégré
  • Support sortie Multi-VGA : DVI/RGB
  • - Support de la norme DVI avec une résolution maximum de 1920 x 1200 @ 60 Hz
  • - Support de la norme RGB avec une résolution maximum de 1920 x 1200 @ 60 Hz
  • Mémoire vidéo partagée max. : 1024 Mo
  • Support Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Slots d´extension
  • 1 x PCIe x16
  • 2 x PCIe 2.0 x1
Stockage
Chipset Intel® H81 :
  • 2 x port(s) SATA 6 Gb/s, [jaune]
  • 2 x port(s) SATA 3 Gb/s, [marron foncé]
  • Support des technologies Intel® Rapid Start et Intel® Smart Connect
LAN
  • Realtek® 8111G, 1 x Contrôleur Gigabit LAN
Audio
CODEC Realtek® ALC887 8 canaux audio haute définition *2
  • - Support des fonctions : Jack-detection, Multistreaming, Front Panel Jack-retasking
Ports USB
Chipset Intel® H81 :
  • 2 x port(s) USB 3.0/2.0 (2 sur panneau arrière, [bleu])
Chipset Intel® H81 :
  • 8 x port(s) USB 2.0 (4 sur panneau arrière, [noir], 4 au milieu)
Fonctionnalités spécifiques
Protection ASUS multipliée par 5 :
  • - ASUS DIGI+ VRM : Alimentation numérique à 3 phases
  • - Protection contre la surtension : Ne craignez plus les courts-circuits
  • - ASUS ESD Guards : Excellente protection contre les interférences électrostatiques
  • - Condensateurs 5K de grande qualité : Durée de vie multipliée par 2,5 et robustesse à toute épreuve
  • - Panneau arrière en acier inoxydable : Trois fois plus efficace contre la corrosion
ASUS EPU :
  • - EPU
Fonctionnalités exclusives ASUS :
  • - GPU Boost
  • - Protection antisurtension
  • - Protection contre les ondes électromagnétiques (Low EMI)
  • - AI Suite 3
  • - Ai Charger
  • - BIOS UEFI avec EZ Mode pour une interface utilisateur conviviale
  • - Network iControl
  • - USB 3.0 Boost
  • - Disk Unlocker
Solutions thermiques silencieuses ASUS :
  • - Design élégant sans ventilateur : solution avec radiateur
  • - ASUS Fan Xpert
Fonctionnalités ASUS EZ DIY :
  • - ASUS CrashFree BIOS 3
  • - ASUS EZ Flash 2
ASUS Q-Design :
  • - ASUS Q-Slot
Operating System Support
  • Windows® 8
  • Windows® 7
Interface E/S arrière
  • 1 x PS/2 clavier (violet)
  • 1 x PS/2 souris (vert)
  • 1 x DVI
  • 1 x D-Sub
  • 1 x LAN (RJ45)
  • 2 x USB 3.0 ([bleu])
  • 4 x USB 2.0
  • 3 x jack(s) audio
Interface E/S interne
  • 2 x port(s) USB 2.0 supportant 4 port(s) USB 2.0 supplémentaires
    • 2 x connecteur(s) SATA 6Gb/s
    • 2 x connecteur(s) SATA 3Gb/s
    • 1 x connecteur(s) pour ventilateur du CPU (1 x 4 broche(s))
    • 1 x connecteur(s) pour ventilateur du châssis (1 x 4 broche(s))
    • 1 x header(s) sortie S/PDIF
    • 1 x connecteur(s) d'alimentation EATX 24 broches
    • 1 x connecteur(s) d'alimentation ATX 12V 4 broches
    • 1 x connecteur audio Front panel (AAFP)
    • 1 x connecteur(s) haut-parleur interne
    • 1 x connecteur(s) Front panel
    • 1 x jumper(s) Clear CMOS
Accessoires
  • Manuel utilisateur
  • Cache E/S
  • 2 x câble(s) SATA 6.0 Gb/s
BIOS
  • 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information
Gestion du réseau
  • WfM 2.0, DMI 2.0, WOL by PME, PXE
Disque de support
  • Pilotes
  • Utilitaires ASUS
  • ASUS EZ Update
  • Logiciel antivirus (version OEM)
Facteur d´encombrement
  • uATX
    • 22.6 cm x 17.5 cm (8.9 pouces x 6.9 pouces)
Remarque
  • *1-1 : Du fait des limitations du chipset Intel® H81, la technologie Intel® Rapid Start peut seulement être configurée dans le BIOS.
  • *1-2 : Ces fonctions seront opérationnelles selon le type de processeur installé.
  • *2 : Pour la sortie audio 8 canaux, préférez un châssis avec un module audio HD situé sur le panneau avant
