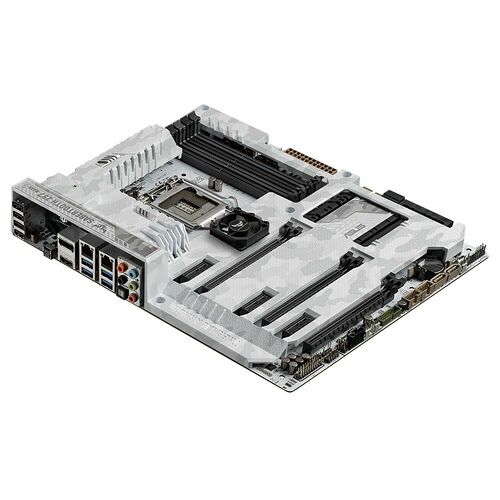

Carte mère TUF ATX
Intel® Z97 en édition limitée au camouflage arctique
avec plaque arrière renforcée et système de refroidissement
flexible pour une stabilité à toute épreuve.
Socket LGA1150 pour processeurs Intel® Core™
i7/i5/i3/Pentium®/Celeron® de 5ème/4ème et nouvelle 4ème
génération
Chipset Intel® Z97 Express
Thermal Armor au camouflage arctique avec FlowValve pour un
refroidissement optimal
TUF Fortifier au camouflage arctique - Une plaque arrière
renforcée qui assiste le refroidissement
Dust Defenders blancs - Réduction de la poussière, durée de vie
prolongée
TUF ICe - le maître du refroidissement
Composants TUF - des condensateurs TUF 10K, des bobines et des
mosfets certifiés par des normes militaires pour des tâches
exigeantes
Thermal
Armor avec Flow Valve TUF au camouflage arctique Flux d'air optimisé pour une meilleure dissipation de
chaleur
En plus de son aspect militaire, la TUF Thermal Armor arbore deux
ventilateurs pour accélérer l'aération ainsi que le
refroidissement. Le débit d'air réversible permet d'évacuer la
poussière du radiateur et du régulateur de tension tandis que le
design exclusif du clapet d'air se rend utile aussi bien pour le
refroidissement par air que par eau.
Thermal
Radar II Un système de refroidissement complet avec personnalisation des
réglages des ventilateurs
Thermal Radar II vous permet à présent de contrôler les
ventilateurs de votre carte graphique ASUS, ainsi que ceux de votre
boîtier ! De multiples capteurs vous permettent de surveiller en
temps réel la température de votre carte graphique et des
composants les plus importants. Vous pourrez également modifier les
réglages manuellement ou automatiquement d'un simple clic.
TUF
ICe Gestion et surveillance ultraprécise
L'équipe d'ingénieurs TUF a développé une toute nouvelle micropuce
capable de délivrer une gestion et un contrôle extrêmement précis
de la température et des ventilateurs.
Avec la micropuce TUF ICe, vous êtes sûr de contrôler avec
précision la température et la vitesse des ventilateurs, que vous
décidiez de faire des réglages manuels ou d'utiliser les réglages
prédéfinis.
TUF
Fortifier
Une plaque arrière renforcée qui assiste le refroidissement
La Sabertooth Z97 Mark S offre robustesse et refroidissement grâce
à la technologie exclusive TUF Fortifier. Une plaque arrière
renforcée lui assure de ne pas plier sous le poids des cartes
graphiques et des autres composants, évitant ainsi toute
dégradation du circuit électronique.
TUF Fortifier intègre également une interface thermique qui aide à
éloigner la chaleur des régulateurs de tension ainsi que des autres
composants clés, en plus de réduire la température de 7°C.
Composants
TUF Prêts à répondre aux besoins les plus coriaces
Condensateurs TUF 10K Tolérance à la
température améliorée de 20% et durée de vie multipliée par 5.
Nouvelles bobines TUF
Refroidissement amélioré de 13,6 % pour prolonger la durée de
vie
Mosfets TUF
Certifiés par des normes militaires et RDS(on) réduit*
* Une résistance RDS faible résulte en une alimentation plus
efficace et ainsi en une génération de chaleur moindre.
Dust
Defenders Réduction de la poussière, durée de vie prolongée
La technologie Dust Defenders est pensée pour protéger les ports
E/S arrière, les slots d'extension et de mémoire ainsi que tous les
autres connecteurs critiques, contre la poussière et les particules
qui pourraient en dégrader les performances avec le temps. Pour
cela, elle fonctionne avec un filtre qui évite au ventilateur
arrière d'attirer la poussière sur la carte et empêche ainsi
l'accumulation de poussière. Dust Defenders vous aidera à garder
votre PC performant et stable pendant très longtemps.
Des tests
rigoureux Une stabilité testée avant chaque mise sur le marché
Toutes les cartes mères TUF passent des tests rigoureux pendant
leur fabrication. Ces tests servent à vérifier leur résistance à
des températures extrêmes et à un niveau d'humidité important. Les
résultats de ces tests assurent la fiabilité des cartes, qui
pourront quotidiennement fonctionner dans des conditions intenses,
en toute stabilité.
Garantie
5 ans
Fiabilité garantie
Chacune des cartes mères TUF est conçue à partir de
composants certifiés par des normes militaires et a subi des tests
rigoureux avant sa mise en vente, dont des tests de stress
(burn-in) et de compatibilité avec plus de 1000 appareils. Les
cartes mères TUF promettent une excellente robustesse en laquelle
vous pourrez avoir confiance car elles sont garanties pendant 5
ans.
TUF ESD
Guards
Une excellente protection contre les interférences
électrostatiques
Les interférences électrostatiques peuvent survenir de
manière soudaine et leurs conséquences sont trop souvent
sous-estimées. La technologie TUF ESD Guards et ses composants
électroniques ont été conçus pour protéger la carte et ont été
testés selon des normes dont la valeur a été multipliée par deux
par rapport aux normes standards. ESD Guards s'assure que les
interférences soient éloignées des circuits afin d'en préserver la
durée de vie au maximum. Interface
BIOS UEFI conviviale et reconnue par les médias
L'interface BIOS UEFI, dont la simplicité d'utilisation n'est plus
à prouver et qui est contrôlable à la souris, à été améliorée pour
être encore plus conviviale, que vous soyez un utilisateur débutant
ou confirmé.
TUF
Audio
Les fonctionnalités audio TUF simplifient les réglages audio et
améliorent votre expérience, que ce soit pour écouter de la
musique, passer des appels ou regarder un film. Ces fonctionnalités
regroupent une protection contre les interférences, un
amplificateur pour casque et des composants de première qualité, et
elles résultent toutes en un son d'une clarté et d'une fluidité
exceptionnelles.
Support de la technologie Intel® Extreme Memory Profile (XMP)
* Le support Hyper DIMM dépend des caractéristiques physiques de chaque processeur. * Pour connaître la liste des revendeurs agréés, référez-vous à l'onglet "Mémoires et périphériques supportés" ou au manuel utilisateur.
Carte graphique
Processeur graphique intégré - Intel® HD Graphics
Support sortie Multi-VGA : HDMI/DVI-D/RGB/DisplayPort
- Support de la norme HDMI avec une résolution maximum de 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz - Support de la norme RGB avec une résolution maximum de 1920 x 1200 @ 60 Hz - Support de la norme DVI-D avec une résolution maximum de 1920 x 1200 @ 60 Hz - Support de DisplayPort avec une résolution maximum de 4960 x 2160 @ 24 Hz / 3840 x 2160 @ 60 Hz
Mémoire vidéo partagée max. : 512 Mo
Support Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Support de 3 écrans branchés simultanément
Compatible DP 1.2 Multi-Stream Transport, supporte jusqu'à 3 moniteurs DP 1.2 connectés en chaîne
Support multi-GPU
Support de la technologie NVIDIA® SLI™ Quad-GPU
Support de la technologie AMD® CrossFireX™ Quad-GPU
Slots d´extension
2 x PCIe 3.0/2.0 x16 (x16 ou dual x8)
1 x PCIe 2.0 x16 (mode x4 max., compatible PCIe x1 et x4)
2 x PCIe 2.0 x1 *1
Stockage
Chipset Intel® Z97 :
1 x port(s) SATA Express
4 x port(s) SATA 6 Gb/s, [gris]
Support Raid 0, 1, 5, 10
Support des technologies Intel® Smart Response, Intel® Rapid Start, Intel® Smart Connect
Chipset ASMedia SATA
2 x port(s) SATA 6 Gb/s, [beige]
LAN
Intel® I218V, 1 x Contrôleur Gigabit LAN, Double interconnexion entre la couche MAC et la couche physique
Realtek® 8111GR, 1 x Gigabit LAN
Deux contrôleurs Gigabit LAN - compatible norme 802.3az Energy Efficient Ethernet (EEE)
Audio
CODEC Realtek® AL1150 8 canaux audio haute définition - Absolute Pitch 192kHz/ 24-bit True BD sans pertes de sons - Sortie(s) S/PDIF optique(s) sur panneau E/S arrière - Support de la protection de contenu audio Blu-ray - Protection physique : séparation des signaux analogiques et numériques et réduction des interférences multilatérales. - Un design intelligent : séparation des canaux droits et gauches pour conserver la qualité des signaux audio. - Amplificateur audio : améliore la qualité du son sur les écouteurs/casques. - Réduction des bruits de commutation : réduit les bruits de commutation sur les sorties audio.
Ports USB
Chipset Intel® Z97 :
6 x port(s) USB 3.0/2.0 (2 sur panneau arrière, [bleu], 4 au milieu)
ASMedia® USB 3.1 controller :
2 x port(s) USB 3.1/3.0/2.0 (2 sur panneau arrière, [bleu marine])
Chipset Intel® Z97 :
8 x port(s) USB 2.0 (4 sur panneau arrière, , 4 au milieu)
Fonctionnalités spécifiques
Alimentation TUF ENGINE! : - Alimentation numérique à 8 +2 phases - Composants TUF (Bobines en alliage, Condensateurs et MOSFET certifiés par des normes militaires) - ASUS DIGI+ Power Control
Interface E/S arrière
1 x DisplayPort
1 x HDMI
2 x LAN (RJ45)
2 x USB 3.0 ([bleu])
4 x USB 2.0
1 x sortie(s) S/PDIF optique(s)
5 x jack(s) audio
2 x USB 3.1 ([bleu marine])
1 x bouton(s) USB BIOS Flashback
Interface E/S interne
2 x port(s) USB 3.0 supportant 4 port(s) USB 3.0 (19 broches, vert) supplémentaires
2 x port(s) USB 2.0 supportant 4 port(s) USB 2.0 supplémentaires
1 x slot(s) SATA Express : [noir], compatible with 2 x SATA 6.0 Gb/s ports
6 x connecteur(s) SATA 6Gb/s
1 x header TPM
1 x connecteur(s) pour ventilateur du CPU (1 x 4 broche(s))
4 x connecteur(s) pour ventilateur du châssis
3 x connecteur(s) pour ventilateur assistant (4 x 4 broche(s), 2 x 3 broche(s))
1 x header(s) sortie S/PDIF
1 x connecteur(s) d'alimentation EATX 24 broches
1 x connecteur(s) d'alimentation ATX 12V 8 broches
1 x header(s) Thunderbolt
1 x connecteur audio Front panel (AAFP)
1 x connecteur(s) System Panel
1 x bouton(s) MemOK!
1 x connecteur(s) pour capteur thermique
1 x header(s) DRCT
1 x jumper(s) Clear CMOS
BIOS
64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.8, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information
Gestion du réseau
WfM 2.0, DMI 2.7, WOL by PME, PXE
Disque de support
Pilotes
Utilitaires ASUS
EZ Update
Logiciel antivirus (version OEM)
Format
ATX
30.5 cm x 24.4 cm
Remarques
*1 : Le port PCIe 2.0 x16 partage la bande passante du port PCIe 2.0 x1_3 et du port USB3 E1/2 à l'arrière. Les paramètres par défaut du port PCIe 2.0 x16 est défini en mode x1. *2 : Ces fonctions dépendent du processeur installé. *3 : Ces ports SATA sont attribués au transfert des données du disque dur uniquement. Les périphériques ATAPI ne sont pas supportés.
Contenu
Manuel utilisateur
Guide accessoires
ASUS Q-Shield
4 x câble(s) SATA 6.0 Gb/s
1 x pont(s) SLI
1 x Q-connector(s) (2 en 1)
1 x manuel garantie 5 ans TUF (selon région)
2 x ventilateur(s) accessoire(s) ( 35 mm )
1 x autocollant(s) "TUF Inside"
1 x Pack(s) accessoires :
3 x protection(s) contre la poussière pour slots PCIe x16
2 x protection(s) contre la poussière pour slot DRAM
3 x protection(s) contre la poussière pour slot PCIe x1
2 x petite(s) vis pour ventilateur
4 x grande(s) vis pour ventilateur
3 x câble(s) avec sonde de température
1 x protection(s) antipoussière pour le panneau E/S
arrière
1 x grille antipoussière pour panneau E/S arrière
1 x protection(s) antipoussière pour différents connecteurs
(USB 3.0, DVI, HDMI, DP, LAN)
2 x protection(s) antipoussière pour connecteur USB 2.0
intégrés à la carte
8 x protection(s) antipoussière pour connecteur USB 2.0 placé
sur l'arrière de la carte
7 x protection(s) antipoussière pour connecteur SATA intégré à
la carte
1 x protection(s) antipoussière pour connecteur eSATA
